静電気対策新商品の効果の検証


シーズシーでは、静電気による塵埃の付着や製品不良にお困りのみなさまに向けて、
静電気対策商品の導入をご検討される際に参考となるよう、効果の検証実験を実施しました。

帯電防止袋 ※帯電防止剤練り込み
帯電防止梱包袋とPP袋に静電気で付着する発砲ビーズの付着量の違いを動画で撮影
【実験方法】
1) 帯電防止袋と一般的なPP袋を用意。

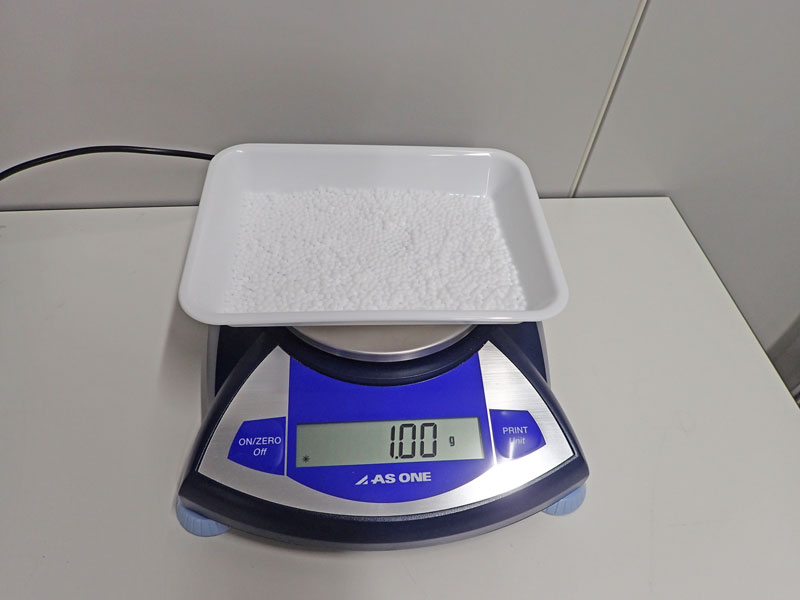

2) それぞれの表面電位を測定後、発砲ビーズ1gを各袋に入れ、10回振る。
3) 袋の口を開け、バットに取り出す。

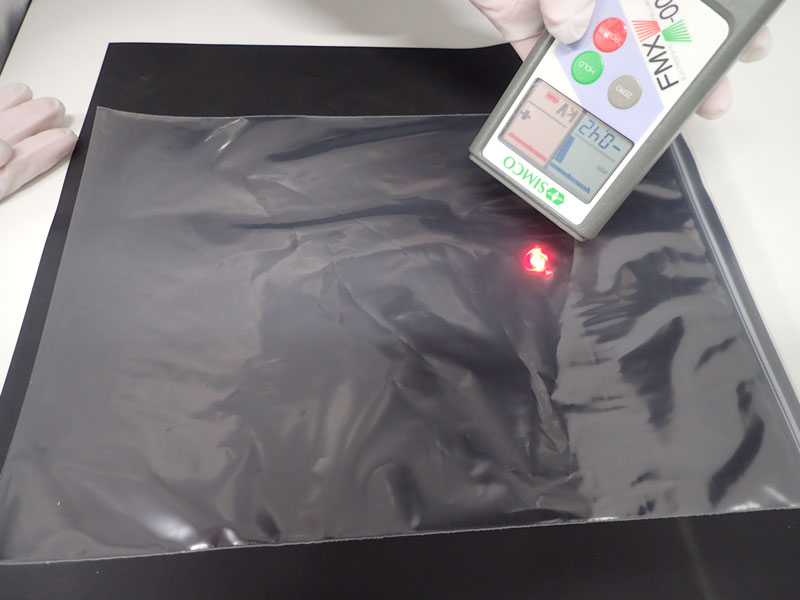

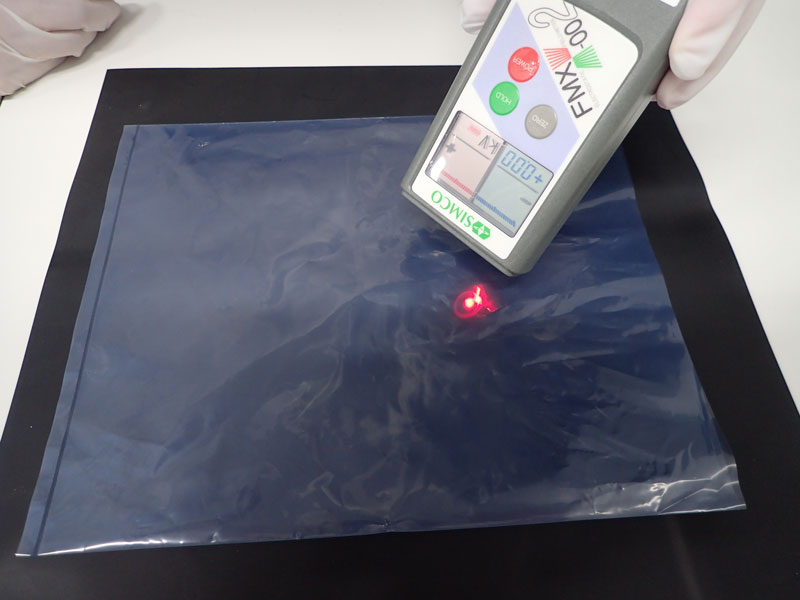

ビーズを入れる前の表面電位の測定

発砲ビーズ

帯電防止袋 +0.00kv

一般PP袋 -0.42kv
【実験結果】

帯電防止袋

一般PP袋
帯電防止袋は袋内で発砲ビーズが張り付くことなく取り出せた。一般的なPP袋は、帯電により発砲ビーズが張り付き、袋内部に残った。帯電防止袋はかなり効果的であることが分かった。


除電ブラシ
Jチェッカーを帯電させ、除電ブラシで掃除前後の表面電位の変化を測定
【実験方法】
1) Jチェッカー(3枚繋げたもの)を指で擦って帯電させ、表面電位を測定する。
2) アースを取った除電ブラシでJチェッカーを撫でる。
3) 表面電位を測定する。

除電確認用の「Jチェッカー」
静電気が帯びやすいテフロンのテープ(5mm幅)スダレ状にしたものです。指で軽く挟んで引っ張るとたちまち同極の静電気が発生し、タコ足のように広がります。除電のチェックにご活用いただけます!

【実験結果】

帯電し、タコ足のように広がっているJチェッカーが、静電ブラシで1回撫でるだけでピタッと元通りになり、目視でも表面電位の数値でも除電の効果が確認された。


除電ひも
実験1 Jチェッカーを帯電させ、除電ひもを接触させる前後の表面電位の変化を測定
【実験方法】
1) Jチェッカー(3枚繋げたもの)を指で擦って帯電させ、表面電位を測定する。
2) アースを取った除電ひもにJチェッカーを接触させる。
3) 表面電位を測定する。

【実験結果】

帯電し、タコ足のように広がっているJチェッカーが、除電ひもに接触させるだけでピタッと元通りになり、目視でも表面電位の数値でも除電の効果が確認された。


実験2 表面電位計による塩ビシートの除電状況

【実験方法】
1)30cm の長さ(1本)にカットした除電紐を5cm間隔で下図の通りセットする
2)塩ビシートを樹脂製ワイパーで摩擦して帯電させる
3)除電紐に帯電させた塩ビシートを2〜3mmの距離に近づけて15秒間除電した後
  に塩ビシートの表面を表面電位計にて測定する

【使用したもの】
除電紐(大塚刷毛製)
チャージプレートモニタSKH050(キーエンス製)
※チャージプレートモニタ=プレート表面を1000Vまで電気的に帯電させてから
 100弘焚爾妨鎖蠅垢襪泙任了間を測定する計測器
表面抵抗計FMX002(SIMCO)
塩ビシート(市販品)


【実験結果】
摩擦により生じた13.5kvの静電気が0.23kvに減衰した。

実験3 チャージプレートモニタによる除電時間の比較

【実験方法】
1)チャージプレートモニタを1000垢紡單鼎気擦
2)除電紐1本を手に持ちチャージプレートから10mm上に垂らす
3)100弘焚爾妨鎖蠅垢襪泙任了間を測定

【実験結果】

同じ導電性として針金と比較しましたが除電紐の方が6.4秒間早く除電する結果となりました。


除電紐

針金

自然放電
【まとめ】
除電紐は非接触で一定の除電効果が得られ、簡単に取り付けられるメリットがあります。但し、紐から導電異物が落下するなどの危険性もありますので使用する際には十分に気を付ける必要があります。また、除電紐を人が通る個所に暖簾のように使用しているのを目にします。これで除電は出来るかもしれませんがクロスコンタミ要因の一つになりますのでお勧めできません。
参考までに、「私は他の人よりドアノブを触るとビリとする」という方に、対策として1つは手をクリームなどで保湿する、あるいはシルク、木綿、麻など天然素材の肌着を付ける事でも効果があるそうです!
